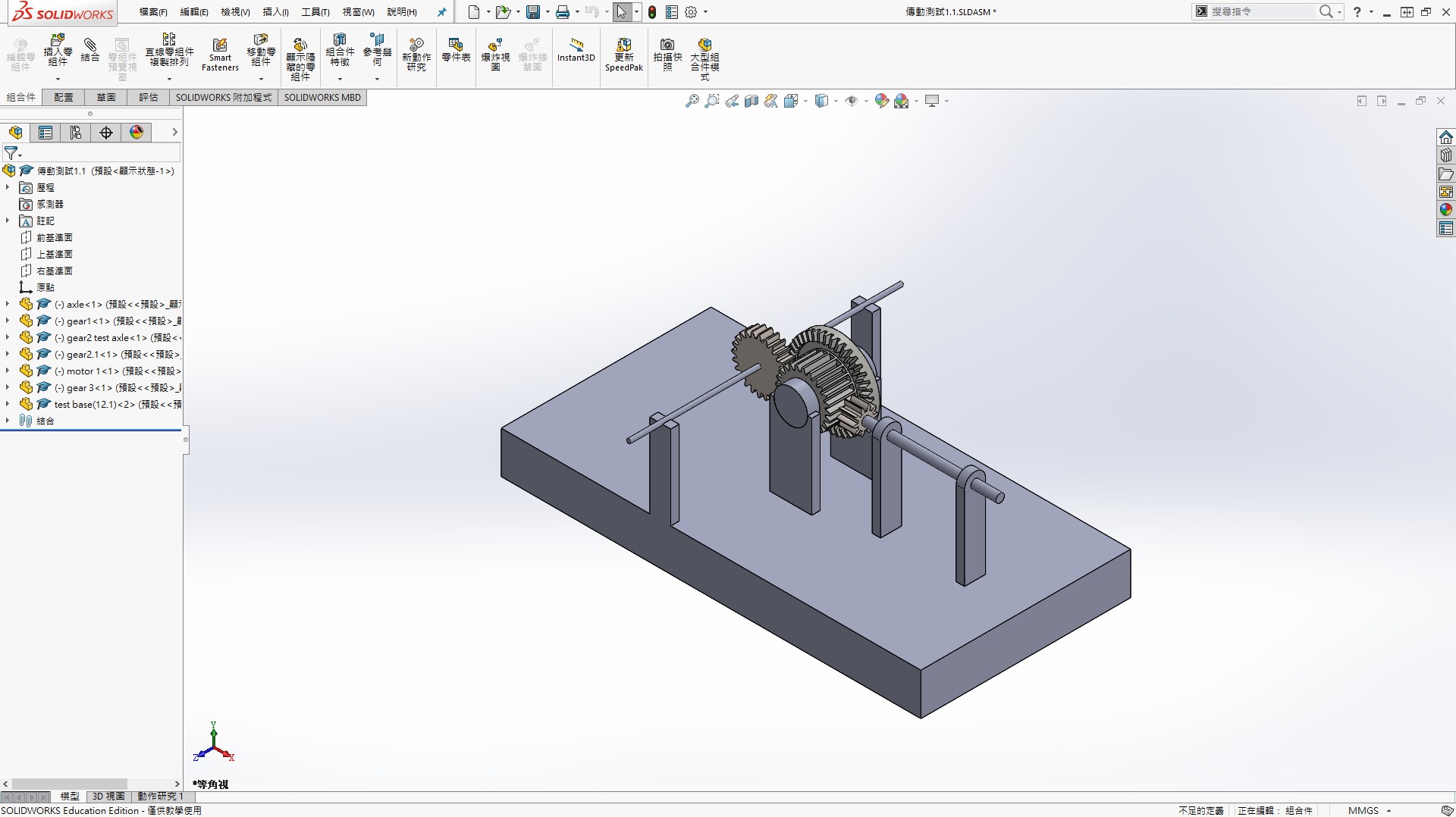

3/15第一次傳動軸模擬測試及除錯
第一次模擬時發現齒輪開碰撞後會卡住 後來發現是碰撞未設定完全

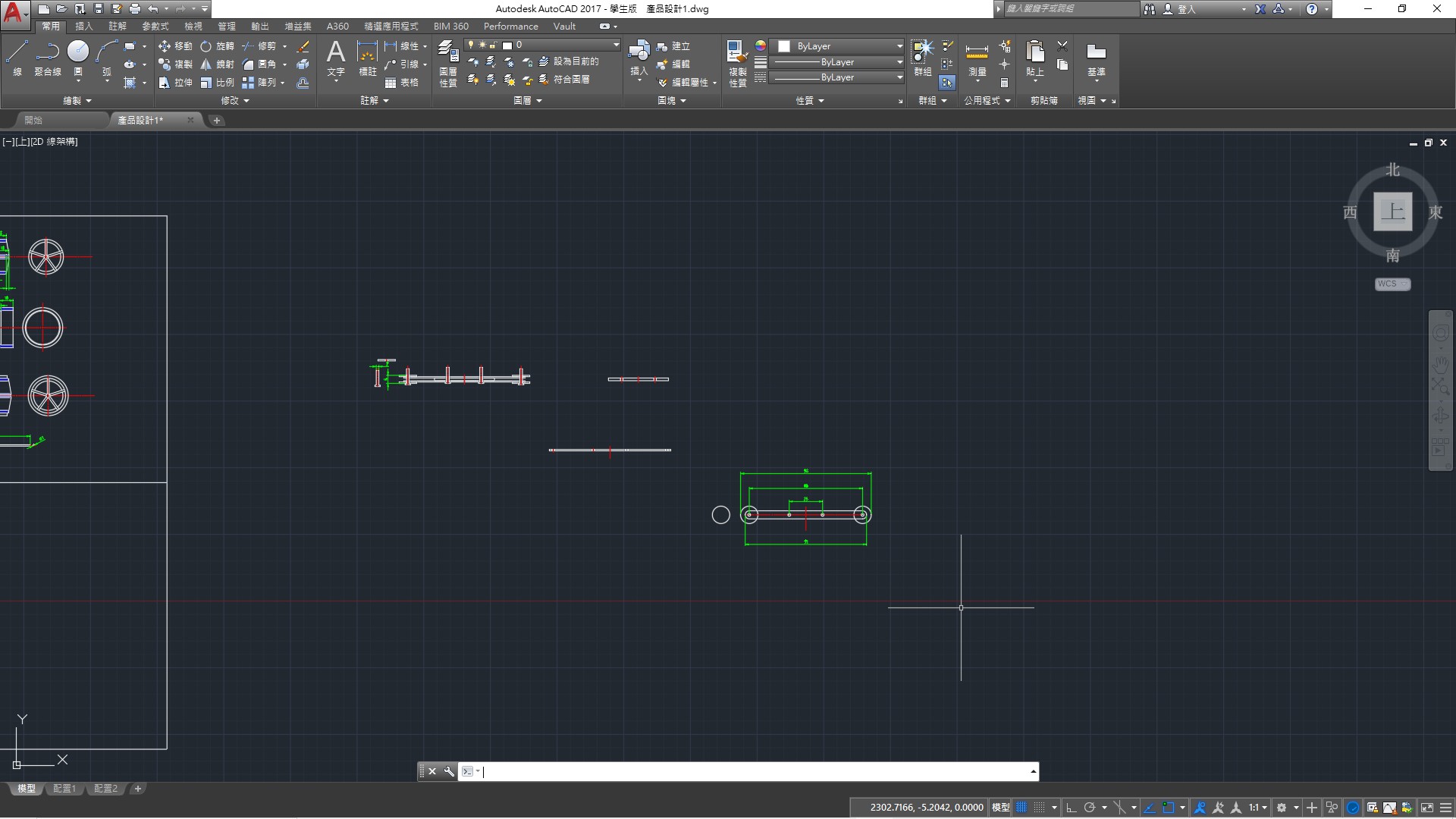

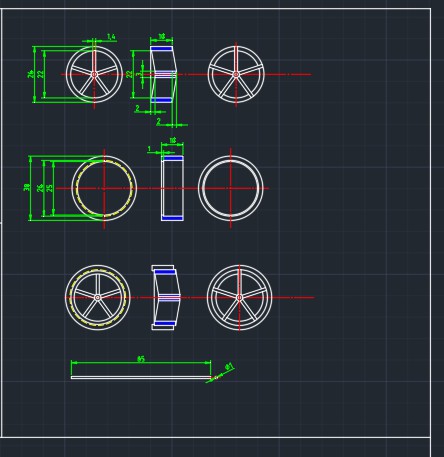

3/15底盤跟輪胎2D尺寸設定完成

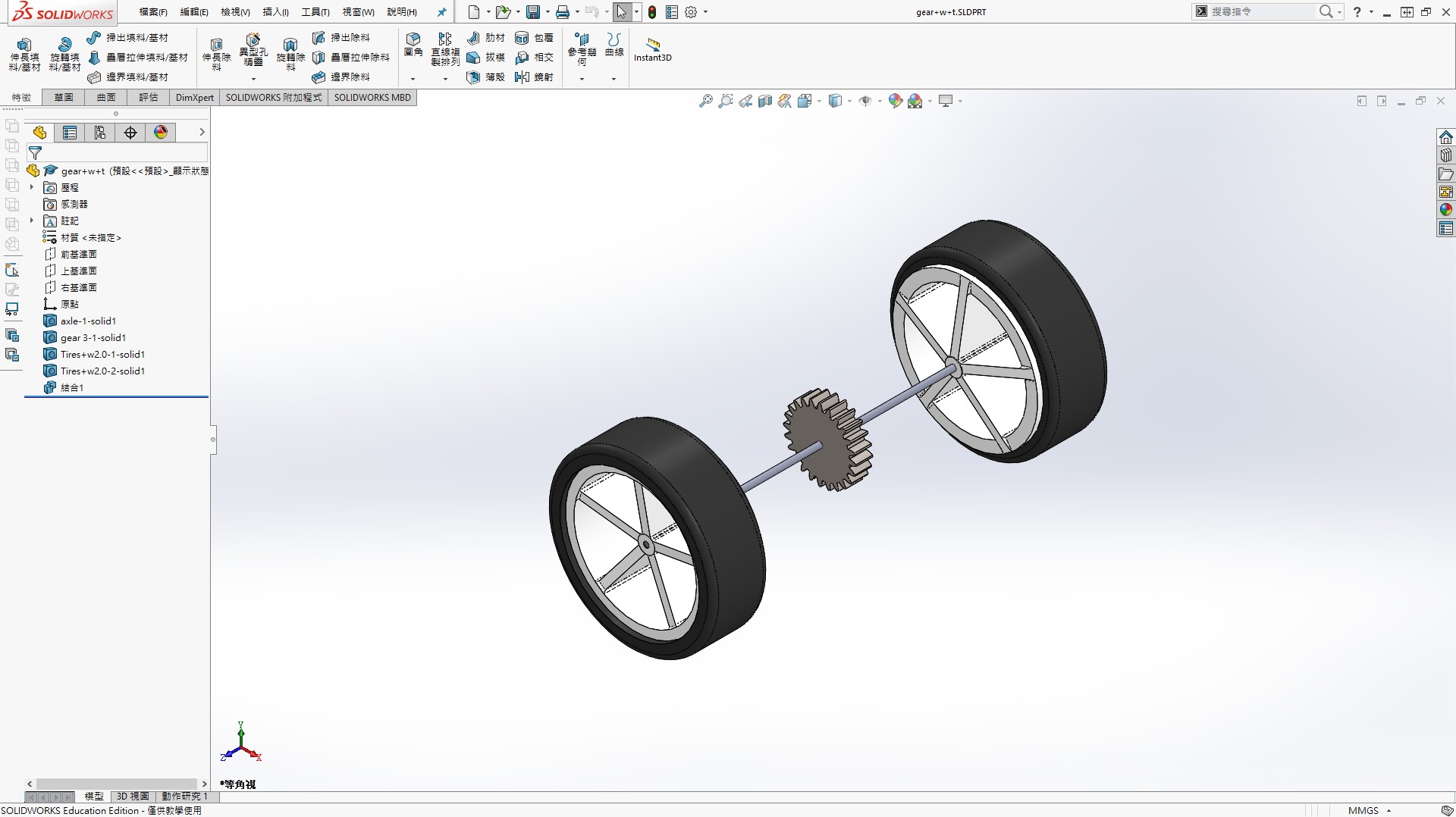

3/16底盤跟輪胎3D繪製完成
3/16第二次傳動軸模擬測試

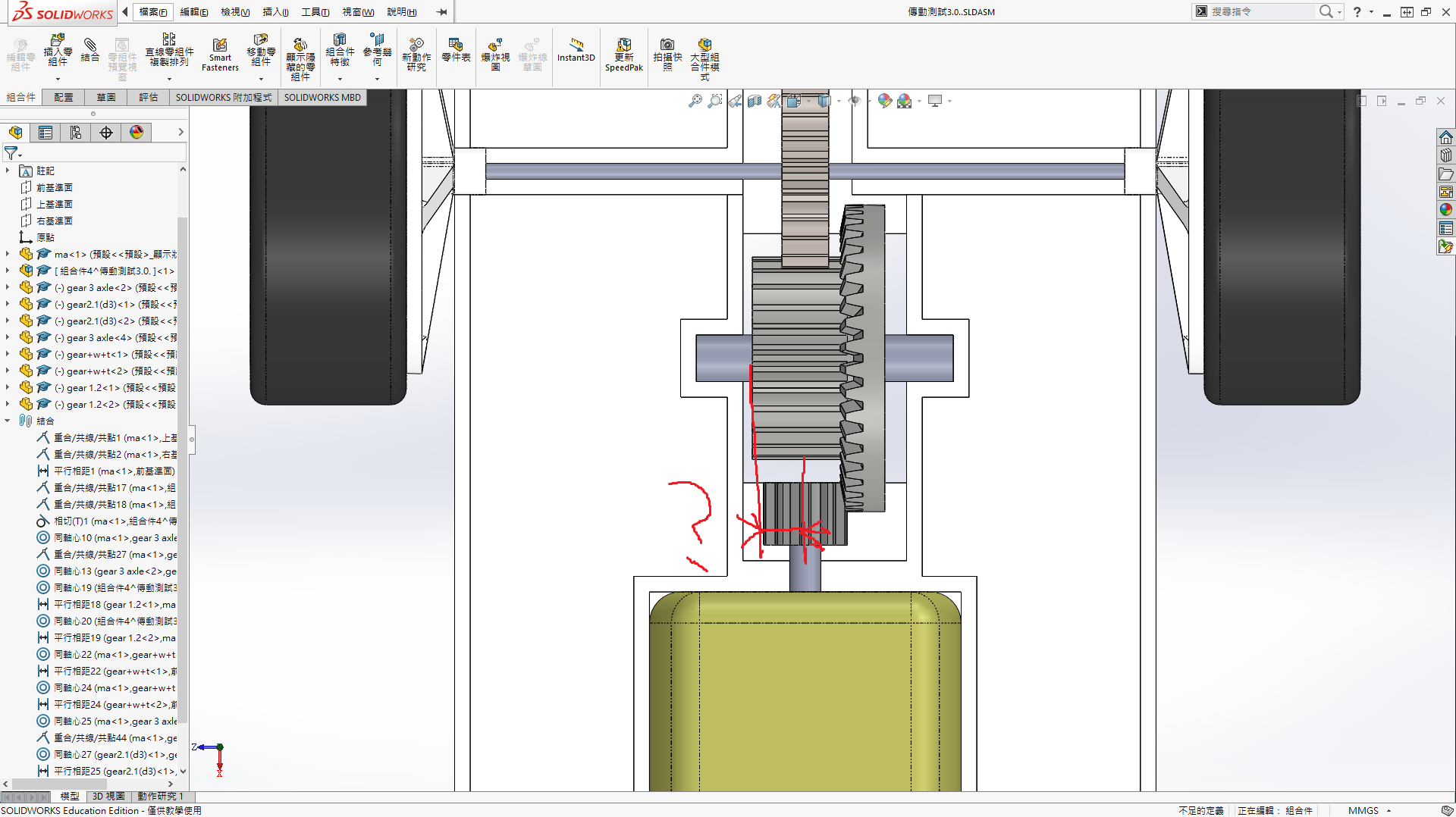

此次模擬發現馬達齒輪與斜齒輪嚙合不完全
並著手更改中心距及馬達齒輪之尺寸

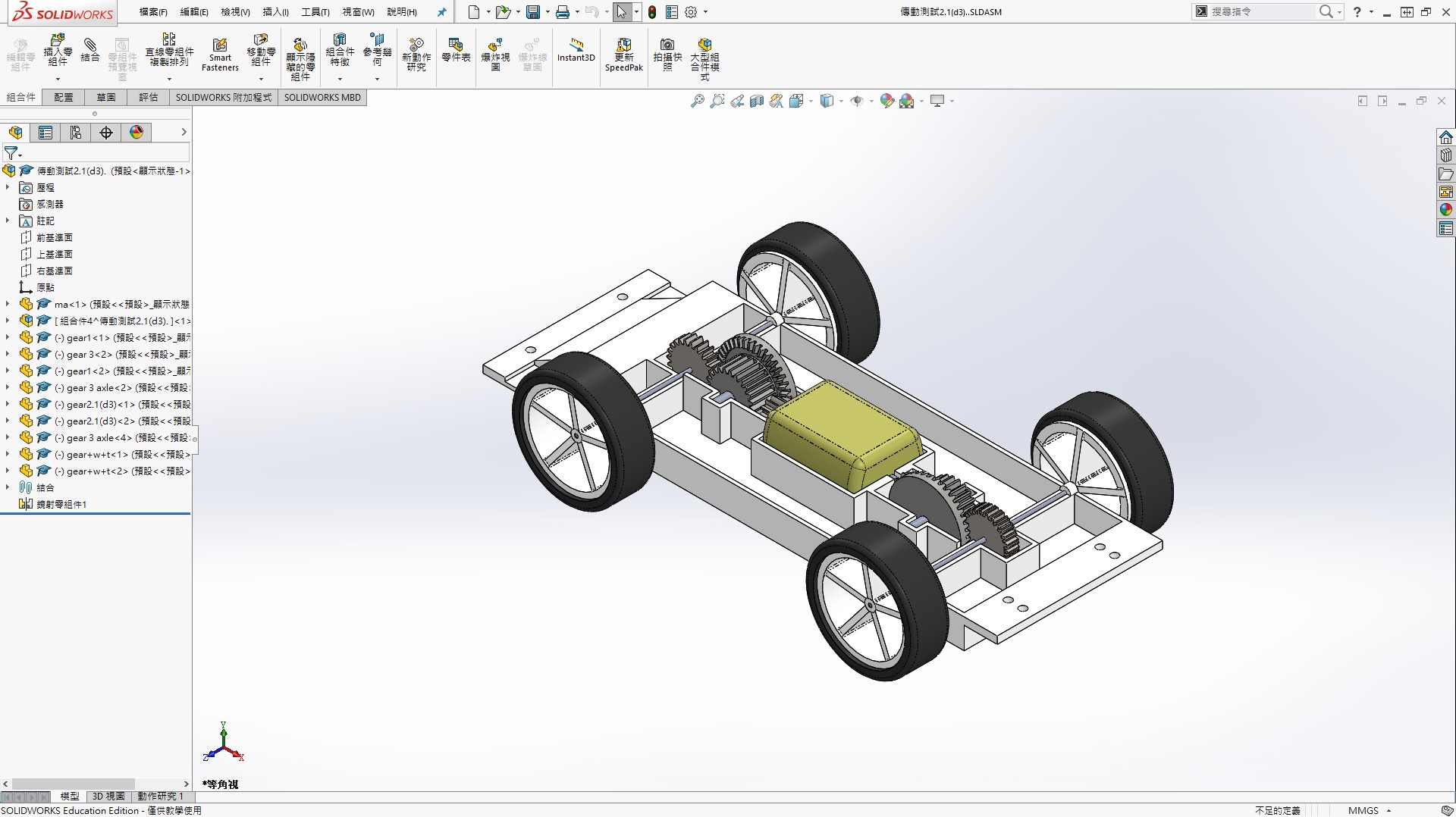

3/17傳動與底盤組裝模擬測試
將傳動裝上底盤和輪胎 來測試是否能夠行走
此次馬達齒輪調整過 嚙合較為順暢 但高轉速時任然有跳動
3/18傳動與底盤模擬行走
車子可藉由傳動軸進行行走 但齒輪高速旋轉跳動下
輪胎無法穩定前進 (除錯中)

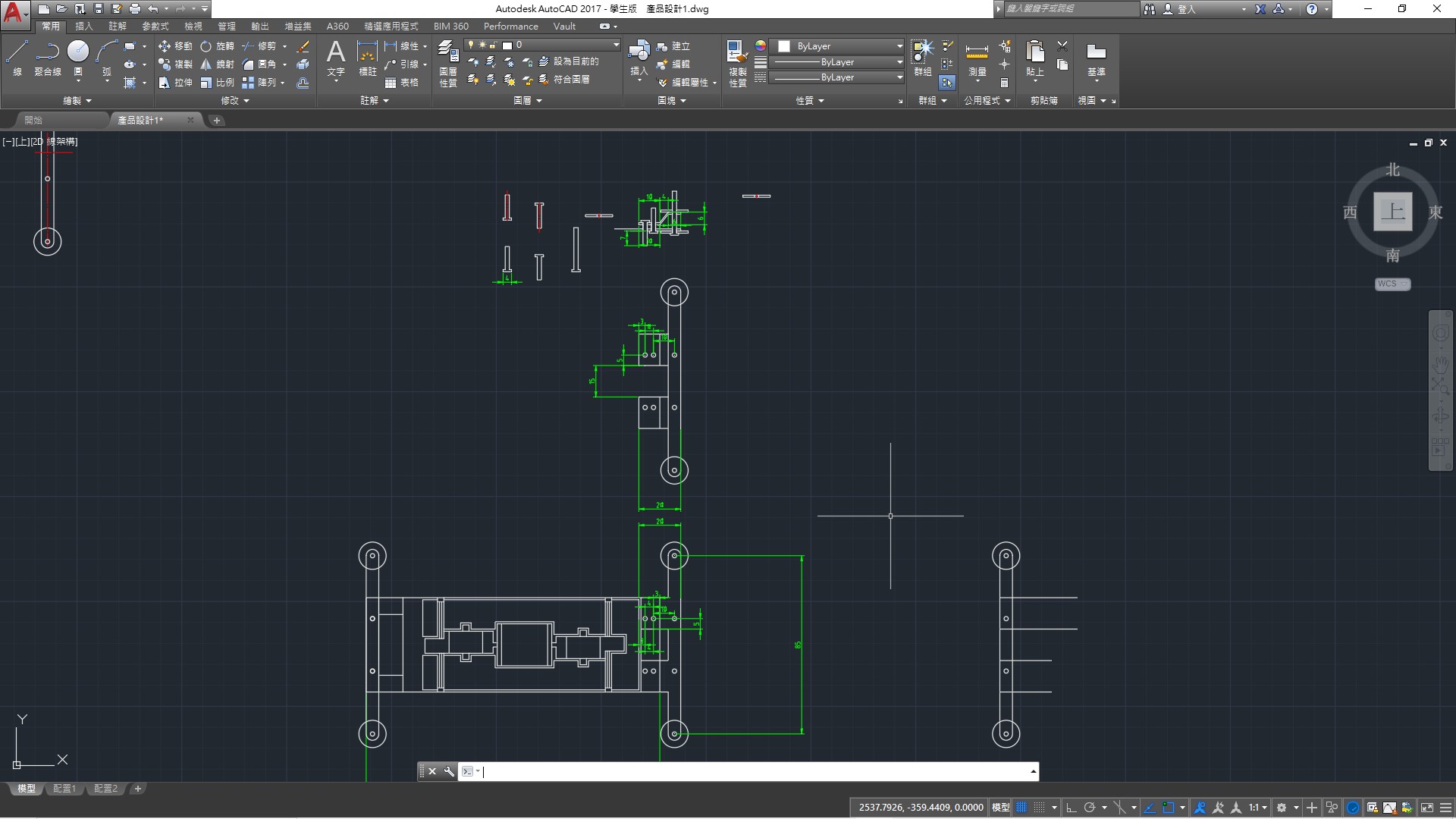

3/18 配件及導輪2D設計圖完成
2D圖完成後 並加緊腳步將3D圖繪製完成

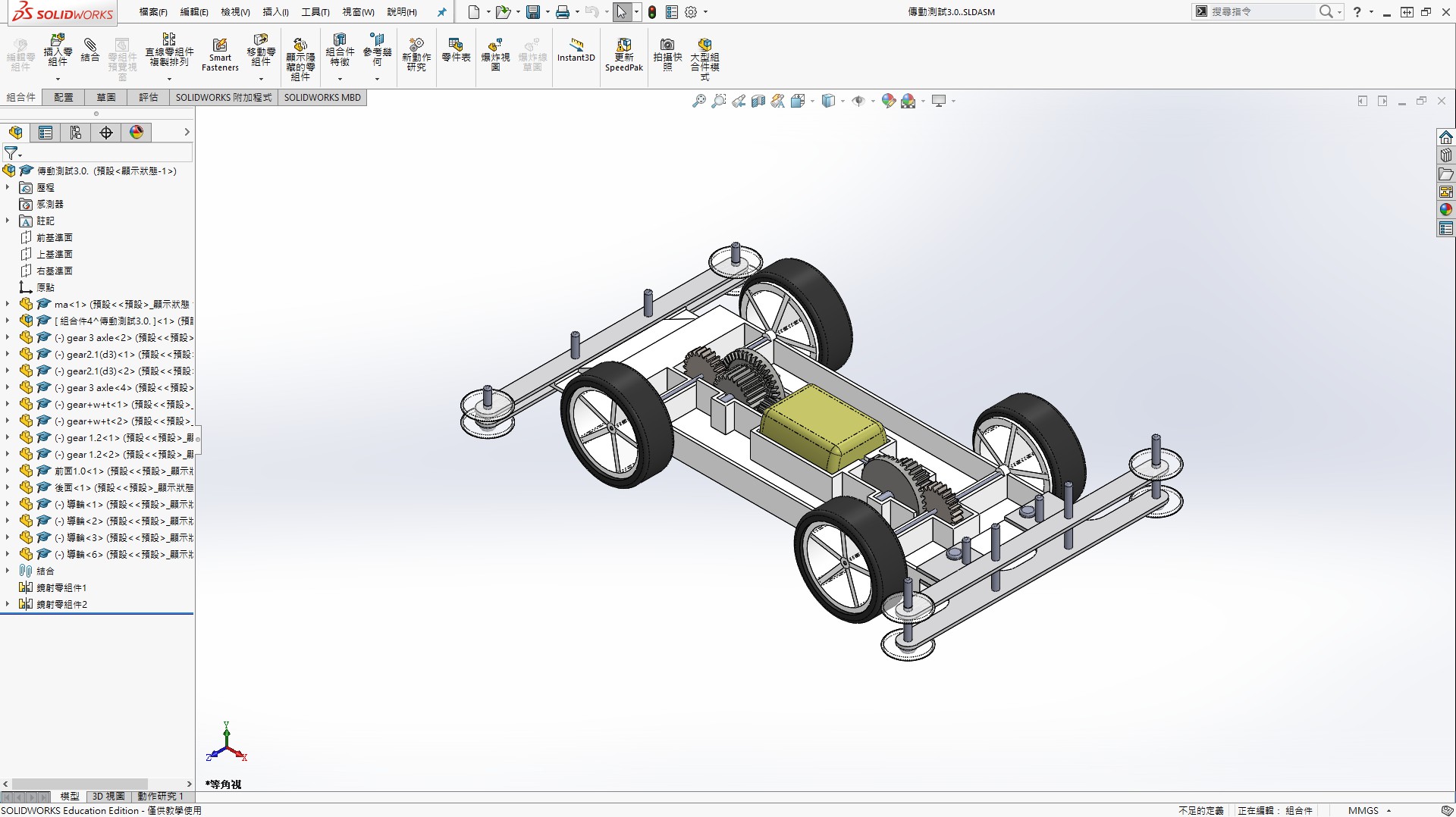

3/18 將配件與導輪組裝上車並進行模擬
整車基本完成 但加上配件後模擬結果並不如人意
碰撞方面設定也不完全
導輪無法發揮它的功能(除錯中)

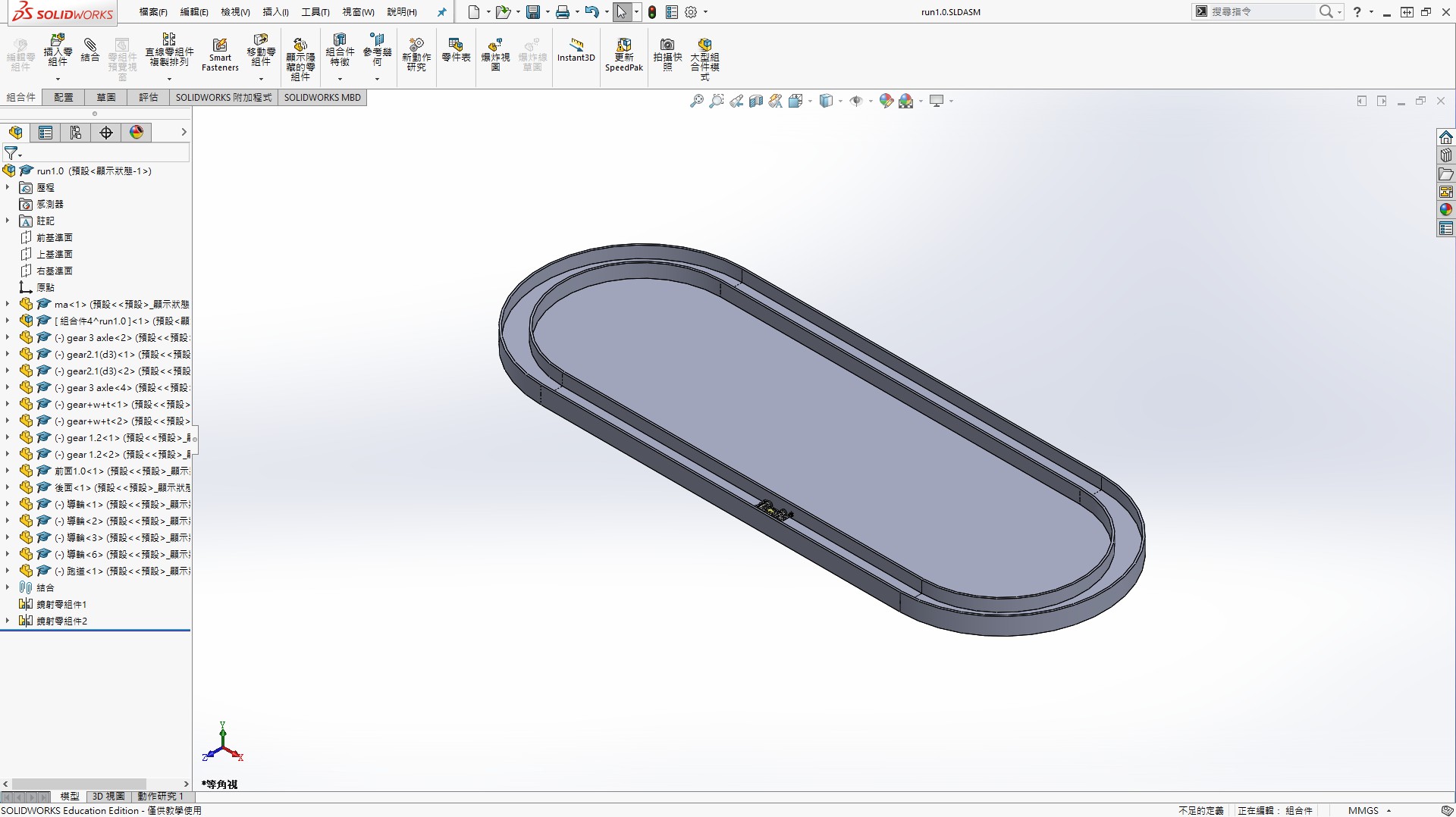

3/18 軌道完成
